18661361773

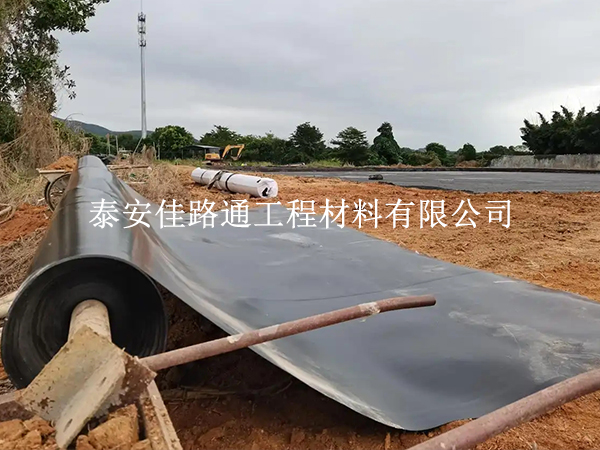

垃圾填埋場防滲膜（如HDPE膜）是控制滲濾液污染的核心屏障，其完整性直接影響環(huán)境安全。長期運行中，膜體可能因機械損傷、化學腐蝕或環(huán)境應力出現(xiàn)破損。以下從日常巡檢、損傷修復、長效管理三方面，提供系統(tǒng)性維護技巧，確保防滲系統(tǒng)高效運行。
一、日常巡檢：精準識別隱患
1、檢周期與重點區(qū)域
填埋作業(yè)期：每周1次全面檢查，重點關注作業(yè)面、堆體邊坡及機械通行區(qū)域。
封場維護期：每月1次巡檢，覆蓋錨固溝、滲濾液導排層及歷史損傷修復點。
極端天氣后：暴雨、地震后需立即檢查膜體位移、焊縫開裂及錨固系統(tǒng)穩(wěn)定性。
2、巡檢內(nèi)容與方法
目視檢查：
垃圾填埋場防滲膜膜面完整性：觀察是否有穿刺、撕裂、鼓包或褶皺，記錄破損位置、尺寸及形態(tài)。
焊縫質(zhì)量：檢查熱熔焊縫是否均勻、擠出焊縫是否飽滿，有無脫焊或虛焊痕跡。
儀器檢測：
電火花檢測：對覆蓋土工布前的膜體進行掃描（電壓15-30kV），確認無0.1mm以上穿孔。
真空盒檢測：對焊縫、補丁及管根密封處抽真空（負壓≥0.05MPa），30秒內(nèi)無氣泡為合格。
環(huán)境排查：
清除垃圾填埋場防滲膜膜面尖銳物（如石塊、鋼筋）、化學污染物（如酸堿溶液）及植物根系。
檢查排水系統(tǒng)是否暢通，避免垃圾填埋場防滲膜膜上積水導致膜體變形或老化。
二、損傷修復：標準化操作流程
1、損傷分類與修復方案
微小損傷（直徑≤5mm）：
清潔損傷區(qū)域，用砂紙打磨至表面粗糙，酒精擦拭后晾干。
涂抹專用修補膠（如聚氨酯類），覆蓋補丁膜（尺寸≥損傷區(qū)外延10cm），壓實24小時。
中等損傷（5mm＜直徑≤10cm）：
切除損傷區(qū)域，邊緣打磨成斜坡（坡度≥1:3），清潔后焊接補丁膜（熱風焊槍溫度220-280℃）。
焊接后充氣檢測（0.15MPa，30秒壓降≤5%），不合格需返工。
大面積損傷（面積＞100cm²）：
切除損傷段膜體，重新鋪設新膜并焊接，焊縫寬度≥10cm。
錨固系統(tǒng)需同步加固，確保垃圾填埋場防滲膜膜體固定牢固。
2、修復材料與工具
補丁膜：材質(zhì)與原膜一致（HDPE），厚度≥原膜，出廠時間≤1年（避免老化）。
焊接設備：熱風焊槍、擠出焊機需定期校準溫度，誤差≤±5℃。
輔助工具：刮板、壓輥、溫度計、真空泵、電火花檢測儀。
3、修復質(zhì)量驗收
外觀檢查：焊縫平整、無氣泡、無焦化，補丁膜與原膜貼合緊密。
強度測試：隨機抽取修復焊縫進行拉伸試驗（抗拉強度≥母材80%）。
密封性檢測：對修復區(qū)域進行真空或充氣檢測，確保無滲漏。
三、長效管理：降低風險與成本
1、建立維護檔案
記錄每次巡檢、修復的詳細信息，包括損傷位置、類型、修復方法、材料批次及檢測結(jié)果。
通過GIS系統(tǒng)標注膜體損傷高發(fā)區(qū)，為后續(xù)維護提供數(shù)據(jù)支持。
2、人員培訓與應急預案
定期培訓維護人員，掌握垃圾填埋場防滲膜特性、焊接技術及檢測方法，避免操作失誤。
制定突發(fā)損傷應急預案，儲備足量修復材料（如補丁膜、膠粘劑），確保48小時內(nèi)完成修復。
3、環(huán)境控制與保護
限載措施：填埋作業(yè)區(qū)限制重型機械通行，或鋪設臨時保護層（如砂袋、鋼板）。
化學防護：遠離強酸、強堿及有機溶劑，若接觸需立即沖洗并評估損傷風險。
植被管理：定期清除膜上雜草，防止根系穿透膜體；封場后覆蓋植被層需與垃圾填埋場防滲膜膜體隔離。
4、技術升級與監(jiān)測
智能監(jiān)測：安裝滲濾液滲漏監(jiān)測系統(tǒng)（如電導率傳感器），實時預警防滲層失效。
無人機巡檢：快速定位大面積膜體損傷，提高巡檢效率。
定期評估：每3年委托第三方機構進行全面檢測，評估防滲系統(tǒng)整體性能。
四、常見問題與應對策略
1、焊縫脫焊
原因：焊接溫度不足、壓力不均或膜面污染。
處理：切除脫焊段（寬度≥5cm），重新焊接并加強檢測。
2、垃圾填埋場防滲膜膜體穿刺
原因：尖銳物刺穿或機械碾壓。
處理：用同材質(zhì)補丁膜熱熔修補，修補后電火花檢測。
3、化學腐蝕
原因：長期接觸強酸、強堿或有機溶劑。
處理：更換腐蝕區(qū)域垃圾填埋場防滲膜膜體，加強化學防護措施。
3、錨固失效
原因：錨固溝尺寸不足或回填土未壓實。
處理：返工重做錨固系統(tǒng)，增加錨固長度或采用壓重塊輔助固定。
通過系統(tǒng)性維護，可顯著延長垃圾填埋場防滲膜的使用壽命，降低環(huán)境風險。建議結(jié)合項目特點，制定個性化維護方案，并定期評估優(yōu)化，確保防滲系統(tǒng)長期穩(wěn)定運行。
